Leírás és Paraméterek
Fő jellemzők
Termékcsalád Resi9
Termék vagy komponens típusa Túlfeszültség-korlátozó

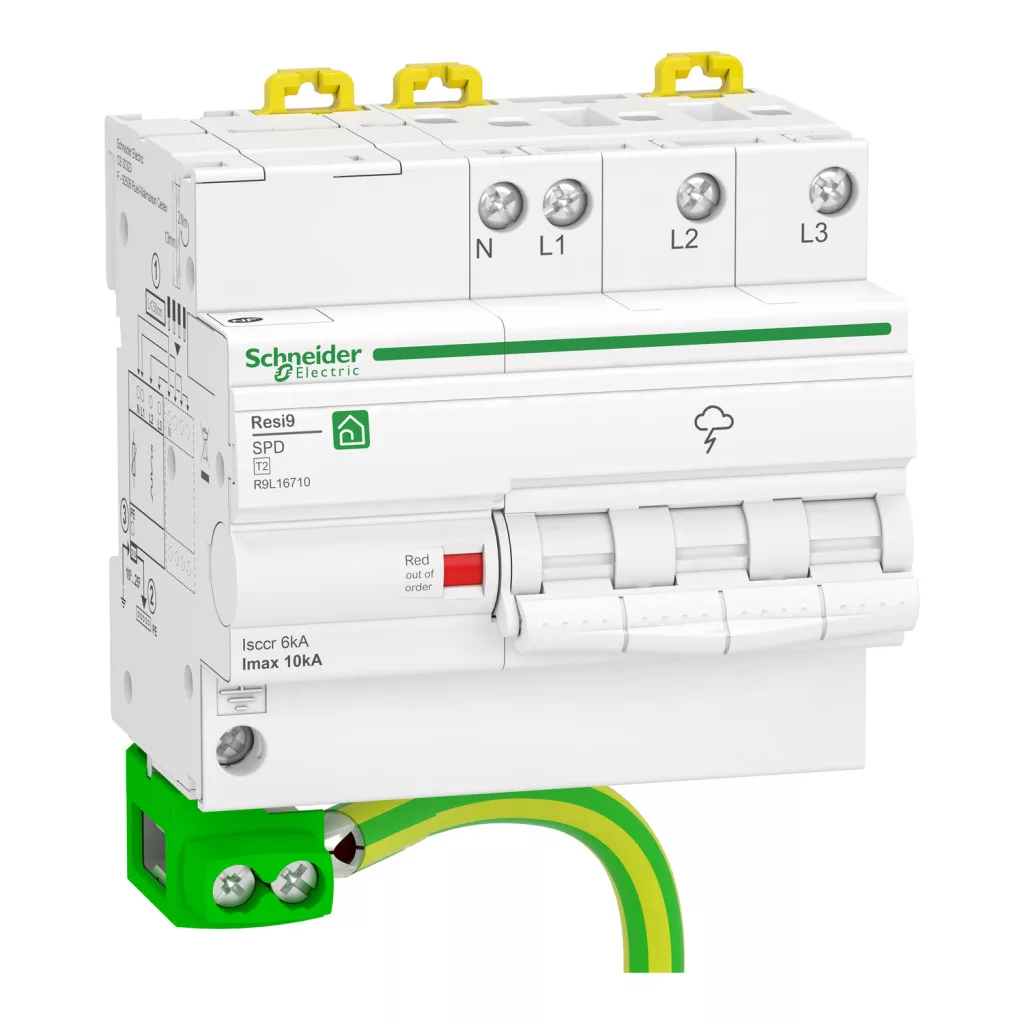

Készülék rövid megnevezése Resi9 Quick PF
Pólusok megnevezése 3P+N
Távoli jelzés Távjelzés nélkül
Túlfeszültség levezető típus Villamos elosztó hálózat
Földelő rendszer TN-S
TT
Minőségcímkék NF
Kiegészítő jellemzők
Túlfeszültség levezető osztálytípus 2-es típus
Túlfeszültség-levezető technológia MOV + GDT
Ue névleges üzemi feszültség 230 V (+/- 10 %) AC 50/60 Hz
400 V (+/- 10 %) AC 50/60 Hz
Névleges kisülési áram Differenciál módú : 5 kA L/N
Közös módú : 20 kA N/PE
Maximális kiáramlási áram Differenciál módú: 10 kA L/N
Közös módú : 20 kA N/PE
[Uc] maximális üzemi feszültség Közös módú : 275 V N/PE
Differenciál módú : 275 V L/N
[Up] feszültségvédelmi szint 1.5 kV 2-es típus közös módú N/PE
1.5 kV 2-es típus differenciál módú L/N
[Ut] ideiglenes túlfeszültség Ellenáll : 337 V L/N esetén 5 s
Ellenáll : 442 V L/PE esetén 5 s
Biztonságos üzemzavar : 1200 V N/PE esetén 200 ms
[If] követő áram 0.1 kA közös módú N/PE
Szakaszolókapcsoló típusa Integrált megszakító Icu 6 kA
Rövidzárlati áram 6 kA
Helyi jelzés Zászló szín: fehér/piros
Szerelési mód Rácsíptethető
Szerelőtartó DIN sín
9 mm furattávolság 10
Magasság 106.8 mm
Szélesség 88,4 mm
Mélység 74.1 mm
Szín Fehér ( RAL 9003 )
Válaszidő <= 25 ns
Induló áram <= 1 mA
Csatlakozás típusa Alagút típusú csatlakozó, alsó 2.5...25 mm²
Alagút típusú csatlakozó, felső rész 2.5...25 mm²
Meghúzási nyomaték 2.5 N.m
Adott termék Előszerelt PE földkábel
1 közbenső sorkapocs
Környezet
Szabványok EN 61643-11 : 2012
IEC 61643-11 : 2011
IP védettségi szint IP20 megfelel IEC 60529
IP40 (belül moduláris szekrény) megfelel IEC 60529
IK védelmi fokozat IK03 megfelel IEC 62262
Relatív páratartalom 5...95 %
Üzemi környezeti levegő hőmérséklet -5...40 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 1312 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető
Cikkszám: R9L16710
| AKCIÓS TERMÉKEK | akciós |
| Feszültség | 230/400 V AC |
| Szélesség 18 mm-es osztásban | 5 |
| Terméktípus | Kismegszakítóval egybeépített túlfeszültség-korlátozó |
| Pólusok száma | 3P+N |
| Súly | 680g |
