Leírás és Paraméterek
Fő jellemzők
Termékcsalád Harmony XB5
Termék vagy komponens típusa Teljes test/érintkező szerelvény
Készülék rövid megnevezése ZB5
Rögzítőperem anyaga Műanyag
Eladás oszthatatlan mennyiségenként 1
Fej típusa Szabványos
Érintkezők típusa és összetétele 2 NO
Érintkezők működése Lassan bontó
Érintkező tömb típus Egyszeres
Csatlakozás típusa Csavaros szorító kapcsok <= 2 x 1,5 mm² kábelvéggel EN 60947-1
Csavaros szorító kapcsok >= 1 x 0,22 mm² kábelvég nélkül EN 60947-1
Kiegészítő jellemzők
CAD teljes szélesség 30 mm
CAD teljes magasság 42 mm
CAD teljes mélység 32 mm
Végpontok leírása ISO n°1 (13-14)NO
Termék súlya 0.03 kg
Eszközösszetétel Test
Rögzítőgyűrű
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Nincs pozitív nyílás
Üzemi mozgás 2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Mechanikus tartósság 10000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Környezet
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -40...70 °C
IP védettségi szint IP20 megfelel IEC 60529
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

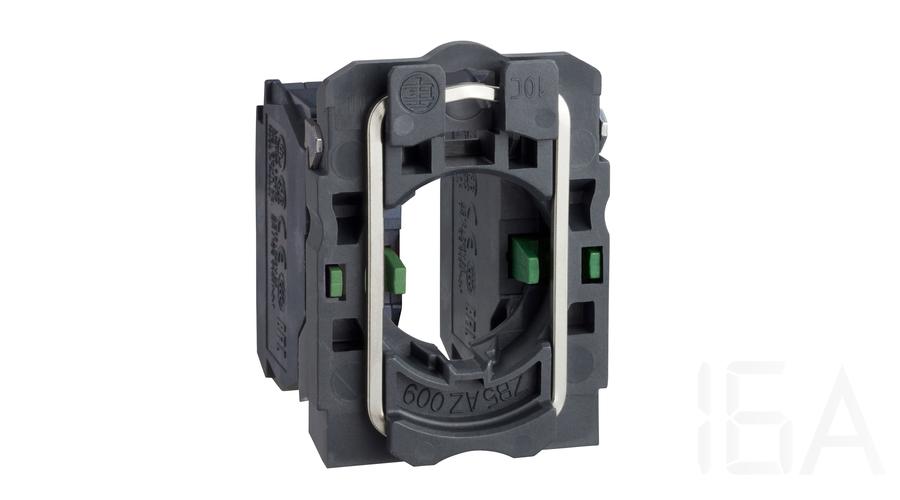

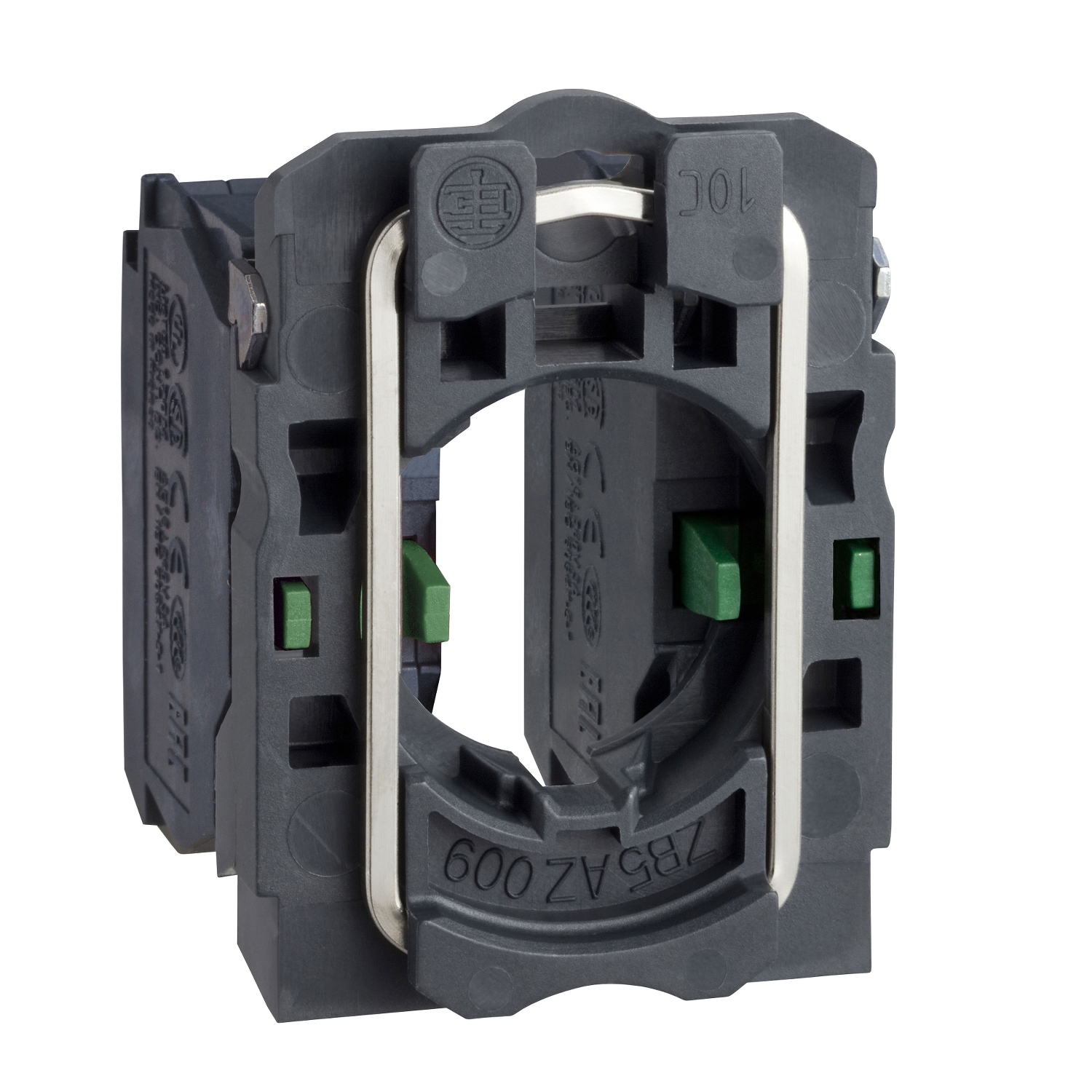

Cikkszám: ZB5 AZ103
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógomb aljzat |
| Szélesség | 30mm |
| Magasság | 42mm |
| Mélység | 32mm |
| Súly | 30g |
