Leírás és Paraméterek
Fő jellemzők
Termékcsalád Harmony XB5
Termék vagy komponens típusa Teljes test/érintkező szerelvény
Készülék rövid megnevezése ZB5
Rögzítőperem anyaga Műanyag
Eladás oszthatatlan mennyiségenként 1
Fej típusa Szabványos
Érintkezők típusa és összetétele 1 NO + 2 NC
Érintkezők működése Lassan bontó
Érintkező tömb típus Egyszeres
Csatlakozás típusa Csavaros szorító kapcsok <= 2 x 1,5 mm² kábelvéggel EN 60947-1
Csavaros szorító kapcsok >= 1 x 0,22 mm² kábelvég nélkül EN 60947-1
Kiegészítő jellemzők
CAD teljes szélesség 30 mm
CAD teljes magasság 42 mm
CAD teljes mélység 32 mm
Végpontok leírása ISO n°1 (11-12)NC
(3-4)NO
Termék súlya 0.04 kg
Eszközösszetétel Test
Rögzítőgyűrű
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Van pozitív nyílás megfelel EN/IEC 60947-5-1 K függelék
Üzemi mozgás 1.5 mm (NC változó elektromos állapot)
2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Mechanikus tartósság 10000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Környezet
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -40...70 °C
IP védettségi szint IP20 megfelel IEC 60529
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27

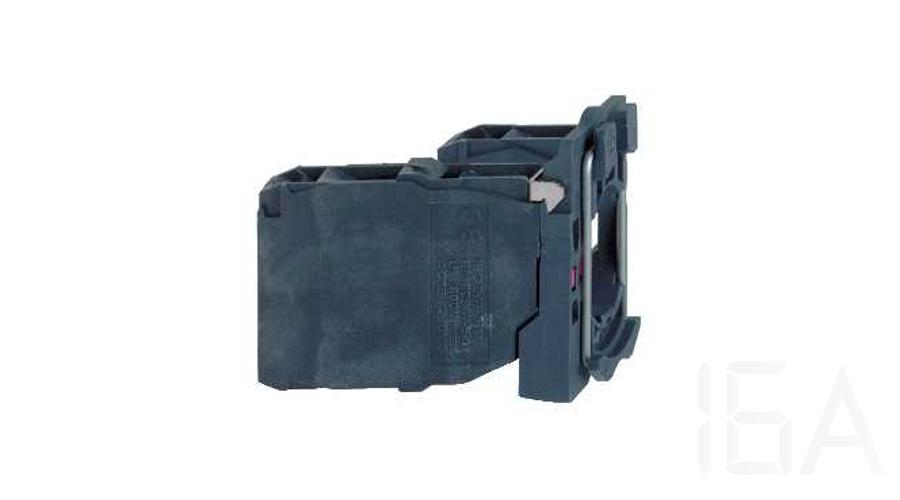

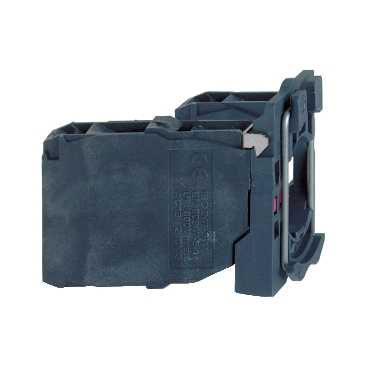

Cikkszám: ZB5 AZ141
| Érintkezők kialakítása | 1 NO + 2 NC (1 záró, 2 nyitó) |
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógomb aljzat |
| Szélesség | 30mm |
| Magasság | 42mm |
| Mélység | 32mm |
| Súly | 40g |
