Leírás és Paraméterek
Fő jellemzők
Termékcsalád Phaseo
Termék vagy komponens típusa Tápegység
Betáplálás típusa Szabályozott kapcsoló üzemmód
Bemeneti feszültség 100...120 V AC egyfázisú, csatlakozó(k): N-L1
200...500 V AC fázistól fázisig, csatlakozó(k): L1-L2
Kimeneti feszültség 24 V DC
Névleges teljesítmény W-ben 120 W
Tartozékok Teljesítménytényező korrekciós szűrő megfelel IEC 61000-3-2
Betáplálás kimeneti áram 5 A
Kimeneti védelem típusa Túlterhelés ellen, védelmi technológia: kézi vagy gépi reset
Túl magas feszültség ellen, védelmi technológia: 30...32 V, manuális nullázás
Zárlat ellen, védelmi technológia: kézi vagy gépi reset
Túl alacsony feszültség ellen, védelmi technológia: szétkapcsolás, ha U < 21,6 V
Termikus, védelmi technológia: automatikus reset
A környezeti levegő hőmérséklete a működéshez 50...60 °C van
-25...50 °C nélkül
Kiegészítő jellemzők
Bemeneti feszültség korlátok 170...550 V
85...132 V
Hálózati frekvencia 47...63 Hz
Bekapcsolási túláram 30 A for 2 ms
Cos fi 0.51 -240 V
0.59 -120 V
Hatásfok 87 %
Kimeneti feszültség korlátok 24...28.8 V beállítható
Teljesítmény disszipáció W-ban 15.5 W
Vonali és terhelésszabályozás 1...3 %
Tartási idő >= 120 ms -400 V
>= 20 ms -100 V
>= 40 ms -240 V
Engedélyezhető ideiglenes áram növekedés 1,5 x In 4 mp-ig
Csatlakozás típusa Eltávolítható csavar terminál blokk esetén diagnosztikai relé, csatlakozó kapacitás 2 x 2,5 mm²
Csavaros típusú kapcsok esetén bemeneti kapcsolat, csatlakozó kapacitás 3 x 0,5...3 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén bemeneti földelés, csatlakozó kapacitás 1 x 0,5...1 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén kimeneti csatlakozó, csatlakozó kapacitás 4 x 0,5...4 x 4 mm² AWG 22...AWG 12
Csavaros típusú kapcsok esetén kimeneti föld csatlakozó, csatlakozó kapacitás 1 x 0,5...1 x 4 mm² AWG 22...AWG 12
Jelölés CE
Szerelőtartó 35 x 15 mm szimmetrikus DIN sín
35 x 7.5 mm szimmetrikus DIN sín
Működési helyzet Függőleges
Működési magasság 2000 m
Kimeneti csatolás Párhuzamos
Sorozat
Teszt neve Vezetett kibocsátások az erősáramú vezetéken megfelel EN 55011 B osztály
Elektrosztatikus kisülés megfelel EN/IEC 61000-4-2
Indukált eletromágneses mező megfelel EN/IEC 61000-4-6
Mágneses mező megfelel EN 61000-4-8
Elsődleges áramkör üzemszünete megfelel IEC 61000-4-11
Sugárzott elektromágneses mező megfelel EN/IEC 61000-4-3
Sugárzott emissziók megfelel EN 55011 B osztály
Gyors tranziens megfelel IEC 61000-4-4
Túlfeszültség megfelel EN/IEC 61000-4-5
Harmonikus áram kibocsátás megfelel EN/IEC 61000-3-2
LED állapota 1 LED Zöld és piros esetén kimeneti feszültség
1 LED zöld, vörös és narancs esetén kimeneti áram
Mélység 125 mm
Magasság 143 mm
Szélesség 56 mm
Termék súlya 0.7 kg
Környezet
Termékbizonyítványok CCSAus
UL
KC
Szabványok UL 508
CSA C22.2 No 60950-1
Környezeti jellemző EMC megfelel EN 61000-6-1
EMC megfelel EN 61000-6-3
EMC megfelel EN/IEC 61000-6-2
EMC megfelel EN/IEC 61000-6-4
EMC megfelel EN/IEC 61204-3
Biztonság megfelel EN/IEC 60950-1
Biztonság megfelel EN/IEC 61204-3
Biztonság megfelel SELV
IP védettségi szint IP20 megfelel EN/IEC 60529
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Relatív páratartalom 0...90 % működés során
0...95 % raktáron
Túlfeszültségi kategória I. osztály megfelel VDE 0106-1
Dielektromos szilárdság Bemenet és föld között
Kimenet és föld között
Bemenet és kimenet között
MTBF reliability 915000 H at 100 V AC with UTE C80-810 calculation method
950000 H at 200...500 V AC with UTE C80-810 calculation method
Kínálat fenntarthatósága
Fenntartható ajánlat Green Premium termék
RoHS (dátum kód: YYWW) Megfelelés - óta 0501 - Schneider Electric megfelelőségi nyilatkozat
REACh A referencia nem tartalmaz SVHC-t a határérték felett
A termék környezeti profilja Elérhető
Termékkivezetési feladatok Elérhető

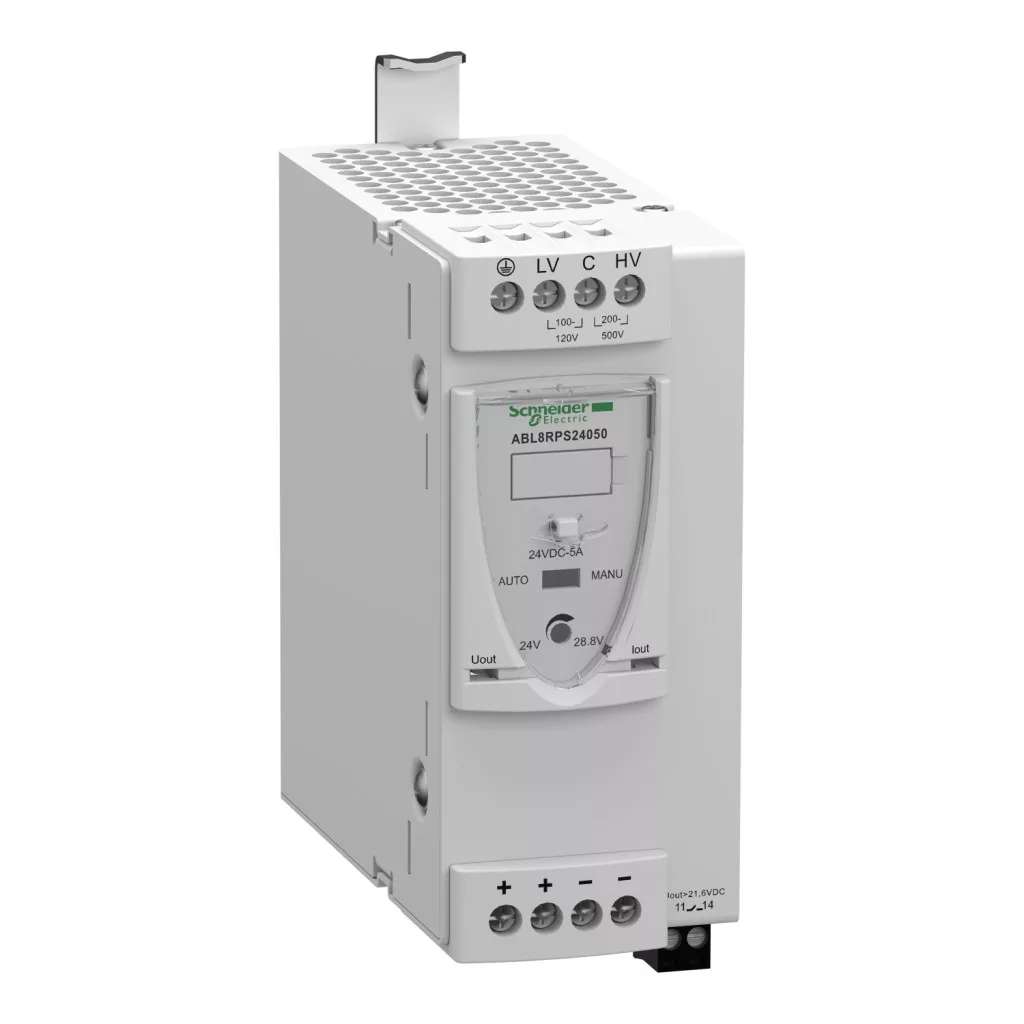

Cikkszám: ABL8RPS24050
| Feszültség | 230 V AC |
| IP védettség | IP20 |
| Kimeneti feszültség | 24 V DC/5A |
| Szélesség 18 mm-es osztásban | 2,5 |
| Terméktípus | Tápegységek, reduktorok |
| Pólusok száma | 1P |
| Súly | 910g |
