Leírás és Paraméterek
Fő jellemzők

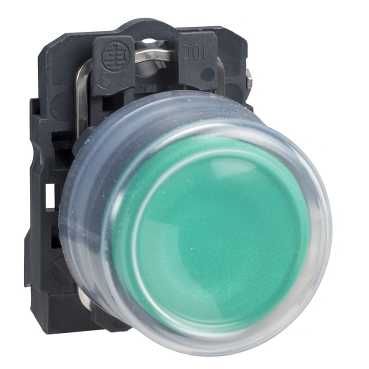

Termékcsalád Harmony XB5
Termék vagy komponens típusa Komplett nyomógomb
Készülék rövid megnevezése XB5
Termékkompatibilitás Felirattartóval nem kompatibilis
Perem anyaga Műanyag
Fej típusa Szabványos
Rögzítőperem anyaga Műanyag
Szerelési átmérő 22 mm
Eladás oszthatatlan mennyiségenként 1
Jelzőegység fej Kerek
Kezelő típusa Húzórugó
Kezelőprofil Zöld kivetítés jelöletlen
Kezelő kiegészítő információ Tiszta alsó tárcsa
Érintkezők típusa és összetétele 1 NO
Érintkezők működése Lassan bontó
Csatlakozás típusa Csavaros szorító kapcsok : <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1
Csavaros szorító kapcsok : 1 x 0,22...2 x 2,5 mm² kábelvég nélkül megfelel EN/IEC 60947-1
Kiegészítő jellemzők
Magasság 42 mm
Szélesség 30 mm
Mélység 61 mm
Végpontok leírása ISO n°1 (13-14)NO
Termék súlya 0.039 kg
Ellenállás nagy nyomású mosóval szemben 7000000 Pa -55 °C,távolság: 0,1 m
Kapcsolatfelvétel Szabványos érintkezők
Pozitív nyitás Nincs pozitív nyílás
Üzemi mozgás 2.6 mm (NO változó elektromos állapot)
4.3 mm (összes úthossz)
Üzemelési erő 3.8 N (NO változó elektromos állapot)
Mechanikus tartósság 10000000 ciklus
Meghúzási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt fejrész megfelelő 1. sz. Philips csavarhúzó
Kereszt fejrész megfelelő 1. sz. pozidriv csavarhúzó
Kivágásokkal fejrész megfelelő Ø 4 mm-es lemez csavarhúzó
Kivágásokkal fejrész megfelelő Ø 5.5 mm-es lemez csavarhúzó
Érintkezők anyaga Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1
Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1
Ui névleges szigetelési feszültség 600 V (szennyezési fok: 3) megfelel EN/IEC 60947-1
Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-1
Le névleges üzemi áram 3 A -240 V, AC-15, A600 megfelel EN/IEC 60947-5-1
6 A -120 V, AC-15, A600 megfelel EN/IEC 60947-5-1
0.1 A -600 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.27 A -250 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
0.55 A -125 V, DC-13, Q600 megfelel EN/IEC 60947-5-1
1.2 A -600 V, AC-15, A600 megfelel EN/IEC 60947-5-1
Elektromos élettartam 1000000 ciklus, AC-15, 2 A -230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 3 A -120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, AC-15, 4 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.2 A -110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
1000000 ciklus, DC-13, 0.5 A -24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék
Elektromos megbízhatóság IEC 60947-5-4 Λ < 10exp(-6) -5 V, 1 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Λ < 10exp(-8) -17 V, 5 mA tiszta környezetben megfelel EN/IEC 60947-5-4
Környezet
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -40...70 °C
Túlfeszültségi kategória II. osztály megfelel IEC 60536
IP védettségi szint IP67
IP66 megfelel IEC 60529
NEMA védettségi szint NEMA 13
NEMA 4X
IK védelmi fokozat IK03 megfelel IEC 50102
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok BV
CSA
DNV
GL
LROS (Lloyds register of shipping)
RINA
UL listás
Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (időtartam = 18 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
50 gn (időtartam = 11 ms) esetén fél szinusz hullám gyorsulás megfelel IEC 60068-2-27
Cikkszám: XB5 AP31
| Érintkezők kialakítása | 1 NO (záróérintkező) |
| Gomb színe | Zöld |
| Nyomógombok száma | 1 |
| Szerelési átmérő | 22mm |
| Gomb típusa | Nyomógomb - gumisapkás |
| Szélesség | 30mm |
| Magasság | 42mm |
| Mélység | 61mm |
| Súly | 40g |
