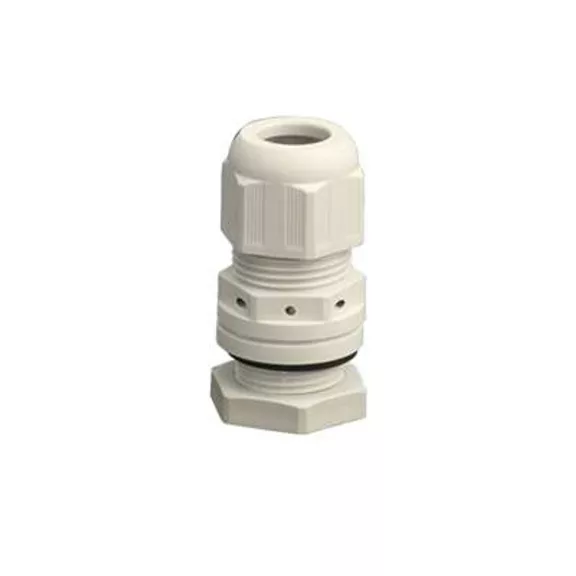

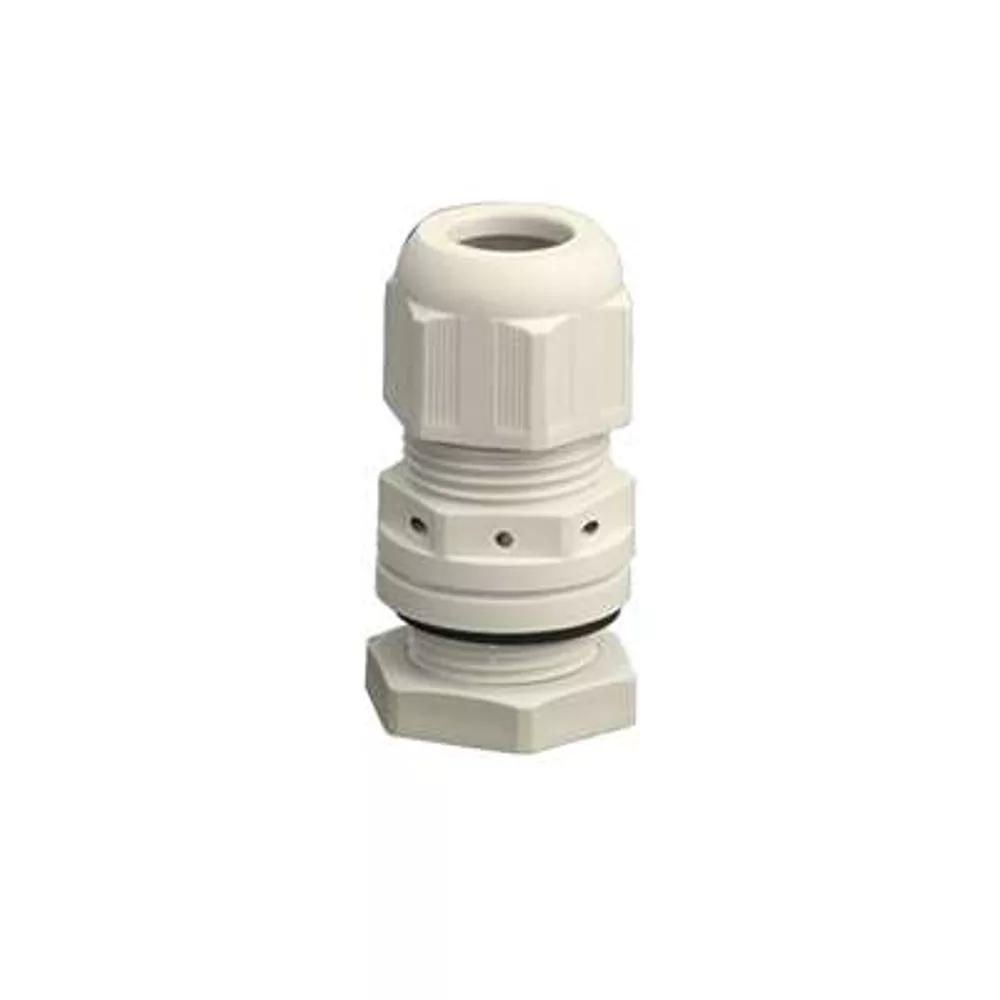

Leírás és Paraméterek
- kondenzvíz csökkentésére nyomásszabályzó szelepeken keresztül
- húzásmentesítéssel és ellenanyával
- beltéri, ill. védelem nélküli szabadtéri villamos szerelésekhez
- környezeti hőmérséklet: –25 °C – +55 °C
- kikönnyítéshez: M 20
- Tömítési tartomány: Ø 6-13 mm
- Annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 6 l (6000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M20) kell alkalmazni. Példa: Szekrény mérete: 27 cm x 27 cm x 17 cm = 12393 cm³ = 12,393 l. A szükséges kombinált szellőztetőcsonkok száma: 20 (M20) ≥ 3 db. Különböző csonkméretek használata esetén a szekrénytérfogat értékei hozzáadhatók az alkalmazott kombinált szellőztetőcsonkokhoz. Ha a nyomáskiegyenlítéshez a kombinált szellőztetőcsonkok mennyisége nagyobb, mint a kábelbevezetéshez szükséges csonkoké, a kábelt nem átvezető kombinált szellőztetőcsonkok záródugókkal tömíthetők. Ha a nyomáskiegyenlítéshez szükséges kombinált szellőző tömszelencék mennyisége nagyobb, mint a kábelbevezetéshez szükséges csatlakozó tömszelencék száma, akkor a kábel által nem foglalt kombinált szellőző tömszelencék záródugóval tömíthetők.
- műanyag menet: M 20 x 1,5
- átvezető furat: Ø 20,5 mm
- falvastagság: 3,5 mm-ig
- a csavarozás kulcsnyílása: 24 mm
- a csavarozás szögletek között mért távolsága: Ø 27,2 mm
- az ellenanya kulcsnyílása: 27 mm
- az ellenanya élei közötti távolsága: Ø 28,9 mm
- meghúzási nyomaték: 3,0 Nm
- izzítószálas vizsgálat: az IEC 60 695-2-11 szerint 960°C
- Védettség: IP 66 / IP 67
- Alapanyag: termoplaszt
- Színárnyalat: szürke RAL 7032
- cikkszám: 36001003
AKCIÓS TERMÉKEK | akciós |
IP védettség | IP66 |
Kábelbevezető típusa | kombinált szellőztető tömszelence |
Súly | 20g |
